| 详细信息 |
| 信息编号：S014724

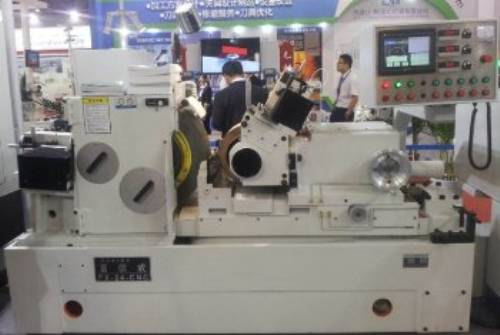

FX-24S无心磨床机床参数： 型 号 FX-24S-200 FX-24S-300 标准工作台工作直径 Φ1～80mm Φ1～80mm 研磨轮尺寸 Φ610×205×Φ304.8mm Φ610×305×Φ304.8mm 调整轮尺寸 Φ330×205×Φ203.2mm Φ330×305×Φ203.2mm 研磨轮转速 1100R.P.M 1100R.P.M 调整轮转速 0～250R.P.M 0～250R.P.M 砂轮驱动马达 25HP 30HP 调整轮驱动马达 3.0KW ACSERVOMOTOR 4.0KW ACSERVOMOTOR 油压泵驱动马达 2HP 2HP 冷却泵驱动马达 1/4HP 1/4HP 调整轮进刀手轮 3.5mm/转0.05mm/刻度 3.5mm/转0.05mm/刻度 调整轮微调手轮 0.1mm/转0.001mm/刻度 0.1mm/转0.001mm/刻度 工作台进刀手轮 伺服进给最小设定量为0.0005mm 伺服进给最小设定量为0.0005mm 工作台微调手轮 伺服进给最小设定量为0.0005mm 伺服进给最小设定量为0.0005mm 修整进刀手轮 2mm/转0.01mm/刻度 2mm/转0.01mm/刻度 调整轮倾斜角度 5°～-3° 5°～-3° 调整轮回转角度 ±5° ±5° 机械尺寸 2550×2050×1650mm 2550×2050×1650mm 装箱尺寸 3050×2500×1250mm 3050×2500×1250mm 机械重量 6000kgs 6500kgs 装箱重量 6500kgs 7000kgs 富信成高精密无心磨床火爆热销中 FX-24S无心磨床机床特性 ◆高刚性结构 无心磨床之底座采用个高级铸铁（FC30）铸成，并经正常化热处理，双V型润滑设计，确保长期使用后无机体变形之虑。 上下进刀微调可达0.001mm。 砂轮修整装置可作±6°调整，工件与调整轮接面精准。 最广泛的系列机种选择，满足各种研磨需求。 最齐全的选购配备，提升操作功能及方便性。 机械经最严格测试与品管，保证最佳性能，精密，最低故障率。 ◆修整装置 砂轮与调整装置是油压驱动，无段变速，修整平稳且修整座采用特殊合金铸铁，并经烧炖处理及精密铲花加工而成，以确保修整的平坦与真直。 ◆调整轮用伺服马达 调整轮使用伺服马达驱动，可任意调整到适当的转速、且用涡杆配合涡轮直接传动主轴，可因受传动零件少之影响而得到较好之真圆度。 ◆轴承式主轴 不需要主轴油冷却系统，节约成本，终身免维护，精密高轴和THK轴承保证了主轴的使用寿命。 ◆调整轮修整R角 在通过研磨时，通过调整此角来有效改变工件的研磨精度。 ◆油压开关 用来改变砂轮或者调整轮修整方向及速度。 ◆调整轮倾斜角 通过倾斜角的改变来调节工件的轴向推进速度。 ◆进刀微调手轮 每刻度进刀量：0.001mm ◆通过式研磨 因应对自动化需求的增加，各种自动送、收料的装置已针对圆管、轴和杆件的通过式研磨来设计，适合做大量的工件研磨。这样全自动化的装置大幅度降低原本生产制造成本，同时亦提升了产能。 ◆停止式研磨 因应顶部、肩部及多径式的研磨部分，各种形式的停止研磨，其自动送收料件装置可根据工件外形及长度来设计。这样全自动化的装置不仅降低了操作上的错误、节省劳力成本，更增强了生产效能。 富信成高精密无心磨床火爆热销中 特殊附件： 標準附件： ◆ 砂輪及法蘭（附於機械上）/1組 ◆ 油箱及油泵/1組 ◆ 調整輪及法蘭（附於機械上）/1組 ◆ 鑽石修刀/2支 ◆ 停止刀架及停止刀片/1組 ◆ 工作燈（附於機械上）/1只 ◆ 通過刀架及通過刀片/1 ◆ 冷卻風扇（附於機械上）/1組 ◆ 電控箱（附於機械上）/1組 ◆ 法蘭拔具/1組 ◆ 水箱及水泵/1組 ◆ 工具箱 /1組 特殊附件： ◆ 工件起落架 ◆ 磁鐵過濾機 ◆ 退料裝置 ◆ 冷卻機 ◆ 紙帶過濾機 ◆ 導軌與滾珠螺杆自動注油器 设备在河北 |
|
|
