信息编号：S567474

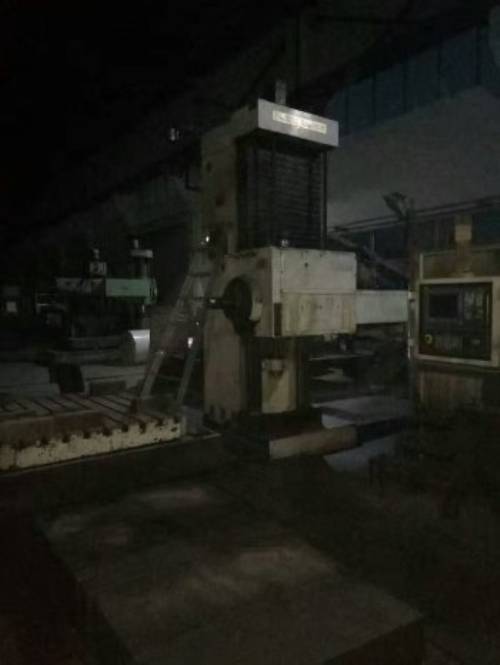

【价格电议】工作台1600*1800mm，立柱Y轴行程1600，Z轴行程1200，X行程2000，工作台不带分度
工作台1600*1800mm，立柱Y轴行程1600，Z轴行程1200，X行程2000，西门子840D系统，X，Y，Z，B，全带光栅尺中捷镗铣床TK6513官方技术参数： TK6513 TKQ6513B工作台尺寸 mm 1400×1600mm(1600×1800,1800×2000,2000×2000) 1000×1250(1250×1250,1250×1400选项) 工作台可承受最大载荷 kg 10000 5000 工作台T型槽 28×9 22×7 主轴直径 mm 130 110 主轴锥孔 ISO7:24 No50 ISO7:24 No50 主轴转速 r/min 10-2000 10-2000 主轴最大扭矩 N.m 2500 1300 主轴中心到工作台面距离 mm 100-1700 30-1530 主轴端面到工作台中心最小距离 mm 50主轴伸出 - 工作台横向行程X mm 2000(3000) 2000(3000) 主轴箱垂直行程Y mm 1600(2000) 1500 立柱纵向行程Z mm 1600(2000) 1200(2000) 主轴行程W mm 800 550 滑枕行程Z1 - 平旋盘滑块行程U 200 140 工作台回转B ° 360 - 进给速度 X，Y，Z mm/min 1-6000 1-6000 W，U mm/min W,U:1-3000 W:1-2000 U:1-1000 B r/min 0-1 0-0.5 快移速度 X，Y，Z m/min 9 9 W，U m/min 3 2.4 B r/min 1 2.5 刀库容量 40 40 刀柄规格 ISO 7:24 JT50 ISO 7:24 JT50 拉钉标准 LD50D LD50D 主电机功率 kW 22/30 17/22.5 定位精度 X，Y，Z mm ±0.008/全行程(±0.005/全行程，直接测量选项) ±0.008/全行程(±0.005/全行程，直接测量选项) B（4×90°） " ±7.5(±2) ±7.5(±2) 重复定位精度 X，Y，Z mm ±0.005(±0.0025直接测量选项) ±0.005(±0.0025直接测量选项) B（4×90°） " ±2 ±2" 机床外形尺寸（长×宽×高） mm 6900×6300×4700 5555×4155×4078 机床重量 kg 35000/39000 21050/25050 数控系统 SIEMENS 840D(选项FANUC系统18i) SIEMENS 840D(选项FANUC系统18i) 电气总容量 KVA 70 50
设备在浙江
|
