| 信息编号：S314454

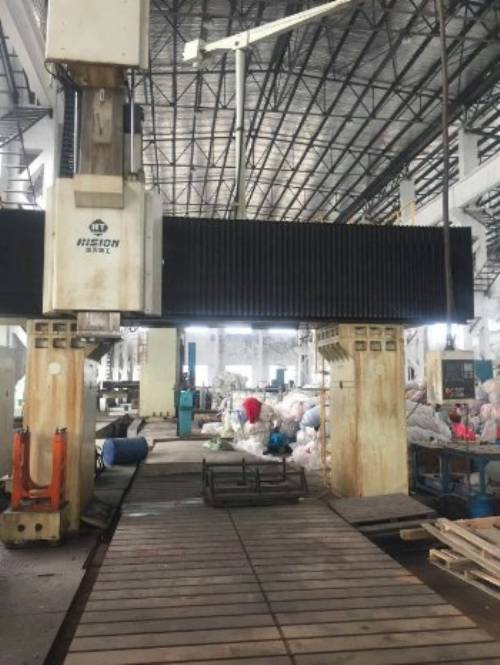

【价格电议】 10年10月设备，工作台面积2500X8000mm，设备在位。 HTM-35GR系列产品是工作台移动式定梁龙门加工中心，继承了传统龙门机床基础框架刚性强，结构对称，稳定性强等优点的基础上，采用PRO/E三维设计，机床主要结构均采用有限元分析。HTM-35GR系列产品共有3种规格，台面长度分别为4、6、8米，该系列产品具备铣削、镗削、钻削（钻、扩、铰）、攻螺纹、锪削等多种加工功能，可选配全闭环光栅尺精密反馈系统、刀具中心冷却功能、ATC机械手式立卧刀库、工件自动测量、五面加工功能、4轴/5轴联动加工功能等，适于能源、航空航天、汽车、印刷、纺织、包装、交通、军工、五金橡胶等各种机械加工领域的需求。X轴：工作台在床身上沿导轨作往复纵向运动；Y轴：滑枕、滑鞍部件在横梁上沿导轨作左右横向运动；Z轴：滑枕在滑鞍上沿导轨作上下垂直运动；X、Y、Z三个轴的位置反馈均可选配附件光栅尺检测，实现X、Y、Z轴全闭环控制。u 工作台（X轴）床身和工作台均采用高强度无应力铸铁，树脂砂造型。X轴驱动系统采用交流伺服电机驱动，经进口小游隙减速箱降速，通过进口大直径丝杠带动工作台移动，可选配光栅尺闭环检测。X轴采用进口重载滚柱导轨，密布多个承重滑块。u 滑鞍(Y轴)滑鞍零件采用高强度优质铸铁，树脂砂造型。横梁采用阶梯式结构，90度导轨布置。Y轴导轨采用多滑块结构，丝杠设有辅助支撑机构。Y轴传动系统采用交流伺服电机通过进口小游隙减速箱降速后，直接带动滚珠丝杠旋转，实现Y轴的直线往复运动，可选配光栅尺闭环检测。u 滑枕(Z轴)500×500mm方滑枕结构，滑枕采用高强度无应力铸铁，树脂砂造型，滑枕导轨全包容四面约束。导轨副采用进口贴塑板 中频淬硬滑动导轨结构，配强力润滑系统。Z轴驱动系统采用交流伺服电机直接带动重载荷滚珠丝杠旋转，可选配光栅尺闭环检测。主轴采用优质合金钢，渗碳淬火，主轴轴承组件选用进口高精密轴承。并配置主轴恒温冷却系统，主运动为全齿轮传动，自动换档实现高、低两档速度，在每档速度内无级调速。主轴功率扭矩图刀具规格u 液压系统 液压系统功能包括滑枕液压平衡、主轴自动松夹刀，附件铣头夹紧及松夹刀(可选配)等，系统采用集成化安装。液压系统标配自动循环冷却，液压系统中采用油面液位报警、***低工作压力报警等多项安全监控装置。另外，液压油箱配有精密过滤装置。u 润滑系统 整机的导轨和丝杠均采用集中定时定量润滑系统，在油路中采用先进的流量继电器进行油量控制；能够对各润滑点的供油周期和供油量进行调整，并通过电气系统控制实现全自动集中润滑。主轴轴承、减速箱和丝杠轴承采用进口高级专用锂基润滑脂润滑，维护保养方便.u 冷却系统主轴系统/齿轮变速箱均标配恒温冷却系统，标配两种刀具冷却系统，即切削吹气装置(可选配自动换头功能选项时候无此装置)和切削液装置，切削液箱容量1500L左右。u 排屑装置分布在工作台两侧各一件螺旋排屑器，端部有链板式提升排屑器。u 其他配置说明1.工作区域配照明灯，适应夜间工作。2. 机床配三色灯，提示程序运转、工作循环完成和故障报警三种信息。3. 床身导轨采用不锈钢板护罩防护，横梁导轨采用风琴式防护罩。 设备在海外 |
|
|
